Радиостанция передачи данных

Конструктивное исполнение

Радиостанция передачи данных имеет минимизированный состав оборудования по сравнению с голосовыми модификациями РТЛ: в составе РТЛ-03 и РТЛ-06 используется блок радио БР соответствующего исполнения, без пультов управления ПУ/ПД и громкоговорителей. Это позволяет использовать радиостанцию как встраиваемый коммуникационный узел, непосредственно интегрируемый в бортовую систему подвижного состава

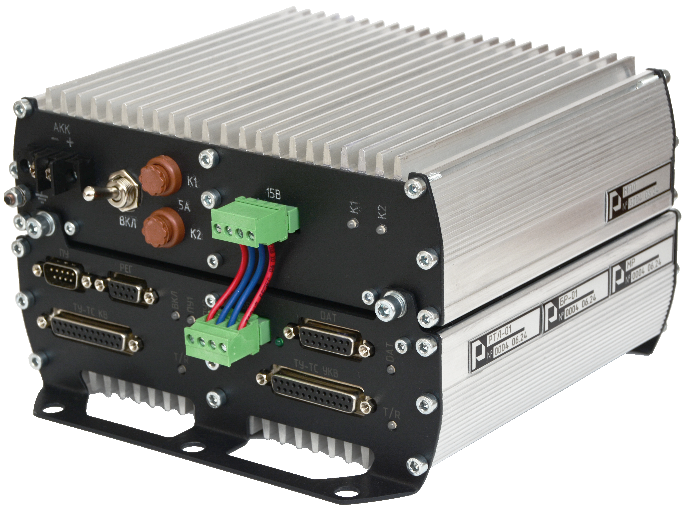

Конструктивно блок БР представляет собой единый блок, включающий модуль радио МР и модуль питания соответствующего исполнения

Меньшие массогабаритные характеристики
Меньшее энергопотребление
Радиостанция может быть установлена без изменений конструкции локомотива благодаря унификации размеров

Радиостанция предназначена для передачи данных в цифровых сетях в УКВ диапазоне по стандарту DMR.

Модификации радиостанции

Наименование

Диапазон

УКВ DMR

Питание

Встроенный GPS/ГЛОНАСС

РТЛ-03

35-155

РТЛ-06

10-32

Параметр		УКВ диапазон
Диапазон частот, МГц		146 - 174
Шаг сетки частот, кГц		12,5
Мощность передатчика, Вт
Номинальная		9±1
Пониженная		5±1
Чувствительность приемника, мкВ		0,5
Размеры блока радиооборудования, мм		200 x 205 x 125
Поддержка интерфейсов		CAN, RS-232, Ethernet
